Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100%

China Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100% leverancier

Grote Afbeelding :  Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100%

Productdetails:

Plaats van herkomst: China
Merknaam: JUYI
Modelnummer: Jyqd-V8.3B

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: PE bag+ Karton
Levertijd: 5-10 dagen
Betalingscondities: T/T, L/C, Paypal
Levering vermogen: 1000sets/day
Contact Now
Gedetailleerde productomschrijving
Het werk Voltage: 24V gelijkstroom Werkende stroom: 7A
Geschikte Motor: sensorless motor Werkende temperaturen.: 20-85℃
Vorm: Rechthoek Modelaantal: Jyqd-V8.3B

24V raad van de de motorbestuurder van gelijkstroom jyqd-V8.3B brushless gelijkstroom voor sensorless gelijkstroom-motor

(Voor Brushless motor van Sensorless gelijkstroom)
Modelaantal Jyqd-V8.3B
Werkende temperaturen. 20-85℃
Werkend voltage 24VDC
Maximum stroom 8A
Cont.working current8 8A
· PWM-snelheidscontrole PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100%
De analoge regelgeving van de voltagesnelheid 0-5V
O.V / L.V bescherming JA
Het signaaloutput van de snelheidsimpuls JA


Toepassingsnota's:
1. Bevestig dat de voltage en machtsparameters van de motor niet de waaier van de bestuurdersraad zoals gespecificeerd overschrijden.
2. Deze bestuurdersraad wordt direct gebruikt voor driefasen brushless sensorless motor, maar niet kostuum voor alle driefasen brushless sensorless motoren. Als het drijfeffect niet goed is (zoals aanvang jitter, omkerend, is de motor zonder commissie werkende stroom te groot, is de snelheid niet stabiel, is de efficiency laag, en kan niet opstarten met lading.) De klanten kunnen de weerstand en de capacitieve weerstand van de bestuurdersraad volgens de daadwerkelijke situatie aanpassen om het beste drijfeffect (zie de gehechtheid voor hoe te om de aanpassing te doen) te bereiken

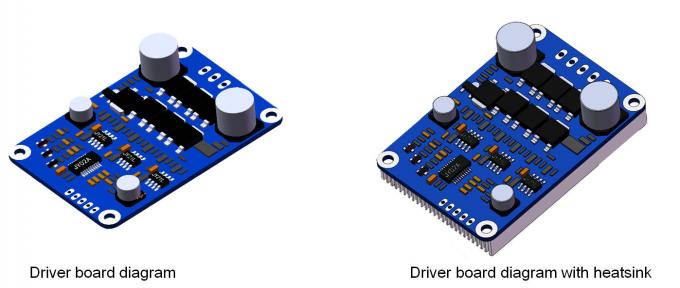

3. JYQD_V8.3Bdriver is de raad naakte raad zonder huisvesting en heatsink. Als het vermogen van de motor onder 60W, het niet te hoeven toe te voegen heatsink, moet het slechts normale ventilatie en goed isolatie verzekeren. Als het vermogen van de motor meer dan 60W, het heatsink als het diagram moet toevoegen zoals hieronder.
4. Gelieve te nemen nota dat JYQD_V8.3B-de bestuurdersraad geen anti-omgekeerde verbindingsbescherming heeft, zal het permanent de bestuurdersraad indien omgekeerde polariteitsverbinding beschadigen.

5. De 5V-outputhaven op de bestuurdersraad verbiedt aansluit extern apparaat. Het is slechts van toepassing op de externe potentiometer en de schakelaar van de raad voor snelheidsregelgeving en omkering.

6. De terminal van „M“ op de JYQD_V8.3B-bestuurdersraad is het signaal van de de impulsoutput van de motorsnelheid (balansoutput), en de maximumoutputstroom is minder dan 5mA.
Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100%
Bedradingsdiagram
Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100%
5V -Intern de outputvoltage van de bestuurdersraad
M - Van het de impulssignaal van de motorsnelheid de outputhaven, 5V-impulssignaal.



1. Controlehaven
Z/F- De roterende havens van de richtingscontrole. Verbind het hoge niveau van „5V“ of geen verbind is Voorwaartse richting, verbinden 0 V-low level of verbinden met GND is omgekeerde richting.
VR -Verzend controlehaven. De analoge regelgeving 0.1v -5V van de voltage lineaire snelheid, de inputweerstand is 20K-Ohm, verbindt aan GND wanneer de regelgeving van de inputpwm snelheid, PWM-frequentie: 1-20KHZ; Plichtscyclus 0-100%
GND-gebruikt voor de interne controle van de Aandrijvingsraad
2. Machtshaven
doctorandus in de letteren -motorfase A
MB - motorfase B
MC- motorfase C
GND-GELIJKSTROOM
VCC-Gelijkstroom +

3. Het gebruik beschermde draden als de bestuurdersraad meer dan 50 cm-afstand van de motor heeft, anders kan het tot het abnormale drijven leiden, beïnvloedend het normale gebruik.

4.Control havenafstand: 2.54mm, de afstand van de Machtshaven: 3,96 mm

5. Besteed aandacht aan de isolatie tussen bestuurdersmosfet en heatsink of de installatieplaat.

Dimensionale tekening
Van de de Motorbestuurder PWM van jyqd-V8.3B Sensorless BLDC Cyclus van de de Frequentie 1-20KHZ Plicht 0-100%



DOWNLOAD JYQD-V8.3B GEBRUIKERSHANDLEIDING

Toepassingen:
Brushless ventilatorcontrolemechanisme, brushless controlemechanisme van de waterpomp, elctric hulpmiddelencontrolemechanisme, het controlemechanismebestuurder van de luchtventilator, sensorless motorbestuurder
