Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7

Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7
Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7 Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7

Grote Afbeelding :  Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7

Productdetails:
Plaats van herkomst: China
Merknaam: JUYI
Modelnummer: Jyqd-V6.7
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiable
Verpakking Details: PE bag+ Karton
Levertijd: 5-10 dagen
Betalingscondities: T/T, L/C, Paypal
Levering vermogen: 1000sets/day

Arduino 24V BLDC Motorstuurprogramma 3A Huidig ​​compact formaat JYQD-V6.7

beschrijving
Het werk Voltage: DC24V Werkende stroom: 2A
Snelheidscontrole: PWM of 0-5V Werkende temperaturen.: 20-85℃
kleur: groene Toepassing: driefasen brushless sensorless motor
Hoog licht:

24v dc motor speed controller

,

24v brushless controller

24VDC 3A huidige compacte JYQD-V6.7 BLDC motoraandrijving voor sensorloze BLDC-motor
Modelnummer: JYQD-V6.7
Bedrijfstemperatuur: -20-85 ℃
Bedrijfsspanning 24V
Huidige werkstroom: 2A
PWM snelheidsregeling PWM-frequentie: 1-20KHZ; Inschakelduur 0-100%
Regeling analoge spanningssnelheid: 0-5V
Snelheid pulssignaaluitvoer: JA
Applicatie notities:
1. Controleer of de spannings- en vermogensparameters van de motor het bereik van de driverprint niet overschrijden zoals gespecificeerd.
2. Dit BLDC motorbesturingskaart wordt gebruikt voor driefasige borstelloze sensorloze motor, maar niet geschikt voor alle 3-fasen borstelloze sensorloze motoren direct. Als het rij-effect niet goed is (zoals starten van jitter, omkeren, de werkstroom van de noloadmotor is te groot, de snelheid is niet stabiel, het rendement is laag en kan niet worden gestart met laden.) Klanten kunnen de weerstand en capaciteit van het bestuurdersbord op basis van de werkelijke situatie om het beste rij-effect te bereiken (zie de bijlage voor het uitvoeren van de aanpassing)
3. JYQD-V6.7 driver board is ongebalde board zonder behuizing en koellichaam. Als het vermogen van de motor lager is dan 60W, hoeft er geen koellichaam toegevoegd te worden. Het hoeft alleen maar te zorgen voor normale ventilatie en isolatie van de put. Als de kracht van de motor meer dan 36 W is, moet deze een koellichaam toevoegen zoals het diagram hieronder.

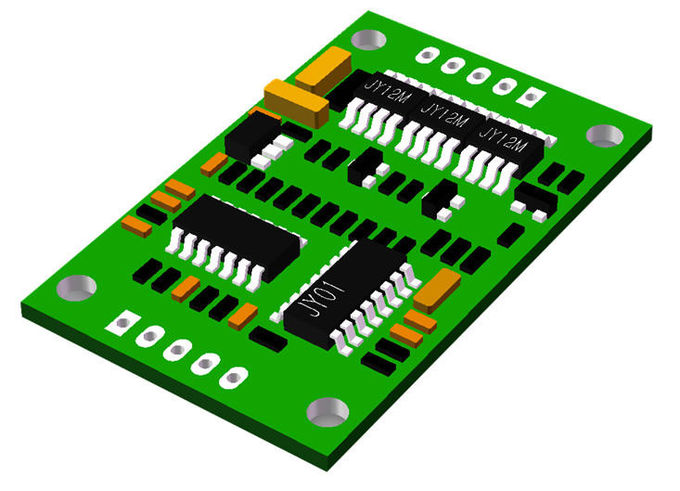

Bestuurdersborddiagram
Schakelschema
5V ----- interne stuurspanning van stuureenheid
SC ---- Motorsnelheid pulssignaal uitgangspoort, 5 V pulssignaal.
1. Besturingspoort
Z / F ---- Draairichting besturingspoorten. Verbind "5V" hoog niveau of geen verbinding is Voorwaartse richting, sluit 0 V laag niveau aan of verbind met GND is omgekeerde richting.
VR ---- Snelheidscontrolepoort. Analoge spanning lineaire snelheidsregeling 0.1v -5V, de ingangsweerstand is 20K Ohm, verbinden met GND bij invoer PWM snelheidsregeling, PWM frequentie: 1-20KHZ; Inschakelduur 0-100%
GND- Gebruikt voor interne besturing van de Drive-kaart
2. Voedingspoort
MA ---- motorfase A
MB ---- motorfase B
MC ---- motorfase C
GND ---- DC-
VCC ---- DC +
3. Gebruik afgeschermde draden als het bestuurdersbord zich op meer dan 50 cm afstand van de motor bevindt, anders kan dit leiden tot abnormaal rijden en het normale gebruik beïnvloeden.
4. Controlepoort afstand: 2.54mm, Power poort afstand: 2.54 mm
5. Let op de isolatie tussen de MOSFET-driver en de koelplaat of de installatieplaat.
Dimensionale tekening
DOWNLOAD JYQD-V6.7 GEBRUIKERSHANDLEIDING
