Ronde Brushless BLDC-Cyclus van de de Frequentie 1-20KHZ Plicht van de Motorbestuurder PWM 0-100%

Merknaam:	JUYI
Modelnummer:	Jyqd-V8.6
Moq:	1 set
Prijs:	Onderhandelbaar
Verpakking:	PE bag+ Karton
Betalingsvoorwaarden:	T/T, L/C, Paypal

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Werkspanning:

90-265V AC

Werkstroom:

Geschikte motor:

sensorloze motor

Operatieve temp.:

20-85℃

Vorm:

Maximale stroom:

Levering vermogen:

1000sets/day

Markeren:

Brushless gelijkstroom-motorbestuurder

veranderlijk snelheidscontrolemechanisme voor gelijkstroom-motor

Ronde Brushless BLDC-Motorbestuurder

Productbeschrijving

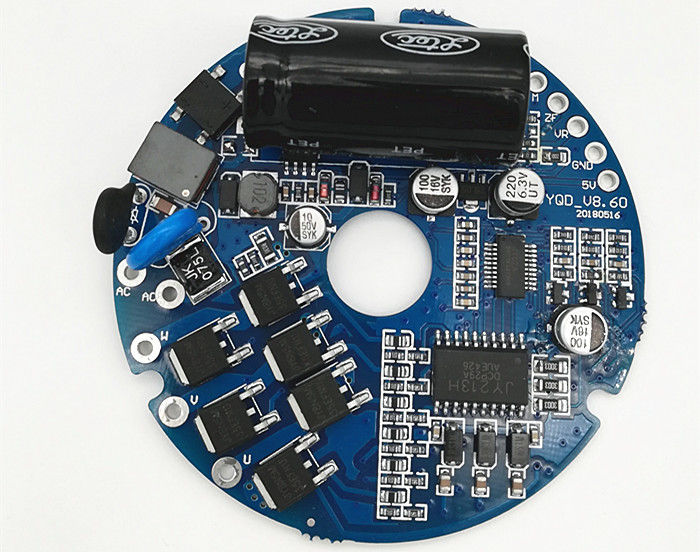

JYQD-V8.6 AC-invoer hoogspanning borstelloze motor stuurbord

(Voor borstelloze sensorloze gelijkstroommotor)

Modelnummer	JYQD-V8.6
Operatieve temperatuur.	-20°85°C
Werkspanning	110V AC / 220V AC
Maximale stroom	1A
Cont.werkstroom	0.5A
PWM-toeregeling	PWM-frequentie:1-20KHZ; werkcyclus 0-100%
Analoogspanningsversnellingsregeling	0-5V
UV / L.V. bescherming	- Jawel.
Snelheidspulssignaaluitgang	- Jawel.

Notities over de aanvraag:

1. Bevestig dat de spannings- en vermogenparameters van de motor niet hoger zijn dan het gespecificeerde bereik van het stuurbord.

2. Dit stuurbord wordt gebruikt voor 3-fase borstelloze sensorloze motor, maar niet geschikt voor alle 3-fase borstelloze sensorloze motoren rechtstreeks.omkeren, is de werkstroom van de motor zonder belasting te groot, is de snelheid niet stabiel, is het rendement laag en kan niet met belasting worden gestart.) Klanten kunnen de weerstand en capaciteit van het stuurbord aanpassen aan de werkelijke situatie om het beste rij-effect te bereiken (zie bijlage voor de aanpassing)

3. JYQD-V8.6 stuurbord is kaal bord zonder behuizing en heatsink. Als het vermogen van de motor onder 60W,het hoeft niet te heatsink toe te voegen,Het moet alleen zorgen voor normale ventilatie en goed isolatieAls het vermogen van de motor meer dan 60 W is, moet er een verwarmingssink worden toegevoegd zoals hieronder beschreven.

4De 5V-uitgangspoort op het stuurbord verbiedt het aansluiten van een extern apparaat.

5De ¥M ¥-terminal op het stuurbord van de JYQD-V8.6 is het signaal van de motoromzet (push-pull output) en de maximale uitgangsstroom is minder dan 5 mA.

Bedradingsdiagram

5V----- Interne uitgangsspanning van de stuurbord

MMotor snelheid puls signaal uitgang poort, 5V puls signaal.

1Controlepoort.

Z/F---- Roterende richtingscontroleporten. Verbinding 5V/hoog niveau of geen verbinding is voorwaarts richting, verbinding 0V/laag niveau of verbinding met GND is omgekeerd richting.

VR----snelheidsregelatie-poort. analoge spanning lineaire snelheidsregulatie 0.1v -5V, de ingangsweerstand is 20K Ohm, verbinding met GND bij invoer PWM snelheidsregulatie, PWM frequentie:1-20KHZ; werkcyclus 0-100%

GNDGebruikt voor de interne bediening van de aandrijflijn

2Stroompoort.

U/MA----motorische fase A

V/MB---- motorische fase B

W/MC---- motorische fase C

Airconditioning---- L

Airconditioning---- N

3Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders kan dit leiden tot een abnormaal rijgedrag dat het normale gebruik kan beïnvloeden.

4Deze AC-invoer driver board kan de ingebouwde driver in de toepassing

5. Let op de isolatie tussen de MOSFET en de verwarming of de installatieplaat.

Afmetingen

DOWNLOAD JYQD-V8.6 GEBRUIKERSHANDLEIDING

JYQD-V8.6-Engels.pdf
