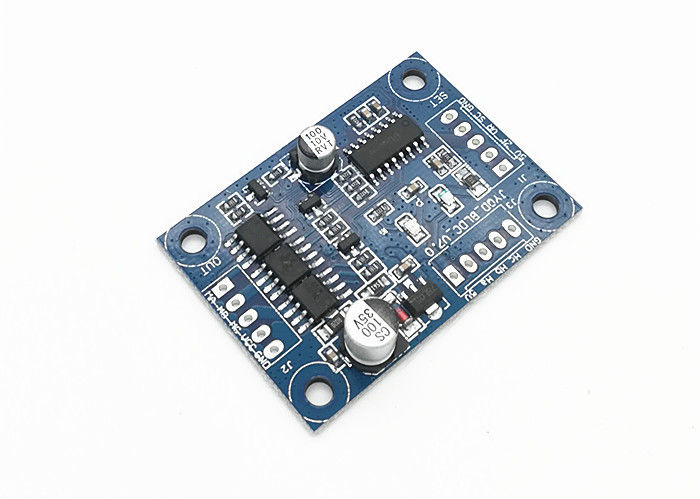

Hall-effect 3-fase BLDC motorcontroller Roterende richtingscontroleporten

Merknaam:	JUYI
Modelnummer:	Jyqd-V7.0
Moq:	1 set
Prijs:	Onderhandelbaar
Verpakking:	PE bag+ Karton
Betalingsvoorwaarden:	T/T, L/C, Paypal

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Werkspanning:

12-24VDC

werkstroom:

PWM-toeregeling:

Werkcyclus 0-100% (1-20KHZ)

Het signaaloutput van de snelheidsimpuls:

- Ja, dat klopt.

Fout LED:

- Ja, dat klopt.

Maximale stroom:

Levering vermogen:

1000sets/day

Markeren:

3 faseac motorcontrolemechanisme

bestuurder de in drie stadia van de pwmmotor

Productbeschrijving

JYQD-V7.0,12V/24VDC DC,2A werkstroom BLDC-motorcontroller voor Hall effect BLDC-motor

Model:JYQD-V7.0

Werktemperatuur: -20°85°C

Werkspanning: 12V/24V

Maximale stroom:3A

Continu werkende stroom:2A

PWM-snelheidsregeling ((1-20khz): werkcyclus 0-100%

Analoogspanningsversnellingsregeling: 0-5V

Fout LED:Ja

Richtlijnen voor de toepassing

1Bevestig dat de spannings- en vermogensparameters van de motor het gespecificeerde bereik niet overschrijden.

2- van toepassing op de brushless dc-motoren met Hall 120°, niet alle fabrikanten hebben dezelfde Hall-lijnreeks,u kunt de Hall lijn volgorde of motor driefase lijn volgorde aan te passen volgens de werkelijke situatie, om het beste rij-effect te bereiken.

3. JYQD-V7.0 is stuurbord zonder behuizing en heatsink, het kan de motor onder 36 watt zonder enige heatsink rijden, maar heeft normale ventilatie nodig.

4De 5V-uitgangspoort op de aandrijflijn is verboden om externe energieapparatuur aan te sluiten. Het is alleen van toepassing op externe potentiometer of schakelaar voor snelheidsregeling,commutatie en activatie

Bedradingsdiagram

1Controlepoort.

5V¢Bord van de bestuurder interne uitgangsspanning, externe potentiometer of schakelaar voor snelheidsregeling en achteruitgang

Z/F Roterende richtingsbeheerspoorten: aansluiting 5 V  hoog niveau of geen aansluiting is voorwaarts richting, aansluiting 0 V laag niveau of aansluiting op GND is omgekeerd richting.

VRAnaloogspanning lineaire snelheidsregulatie 0.1v -5V, Invoerweerstand is 20K Ohm, verbinding met GND bij invoer PWM snelheidsregulatie, PWM frequentie:1-20KHZ; Duty cyclus 0-100%

SCVerbind 5V of geen verbinding om operatie toe te staan, verbind GND om operatie te verbieden.

GNDGebruikt voor de interne bediening van de aandrijflijn

2Stroompoort.

MA----motorische fase A

MB---- motorische fase B

MC---- motorische fase C

GND---- DC-

VCC---- DC +

3:Hall sensor poort

- Ja.--- Zaal a

Hb--- hal b

Hc--- hal c

GND--- GND

5V---5V-uitgang

4Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders kan dit leiden tot een abnormaal rijgedrag dat het normale gebruik kan beïnvloeden.

5- Afstand van de bediening: 2.54mm.2.54 mm

6. Let op de isolatie tussen de MOSFET en de verwarming of de installatieplaat.

Afmetingen

Hall-effect 3-fase BLDC motorcontroller Roterende richtingscontroleporten 3

DOWNLOAD JYQD-V7.0 GEBRUIKERSHANDLEIDING

JYQD-V7.0-Engels.pdf
