JUYI 48V BLDC motorcontroller JYQD-YL01D met snelle achteruitremfunctie

Merknaam:	JUYI
Modelnummer:	JYQD-YL01D
Moq:	1 set
Prijs:	Onderhandelbaar
Verpakking:	PE bag+-karton
Betalingsvoorwaarden:	L/C, T/T, PAYPAL

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Document:

Op maat gemaakte service:

- Ja, dat klopt.

Werkspanning:

12V/24V/48V gelijkstroom

Fasenummer:

Snelheidsregeling:

0-5V/werkcyclus

werkstroom:

Geschikte motor:

sensormotor

Werkwijze:

Overtemperatuurbescherming:

- Ja, dat klopt.

Alarmuitgang:

- Ja, dat klopt.

Versnellingsbereik:

0-99999/ RPM

Levering vermogen:

1000sets/day

Markeren:

48v bldc motorcontroller

Het Controlemechanisme van de Bldcmotor

De snelheid van de rem is gelijk aan de snelheid van de rem.

Productbeschrijving

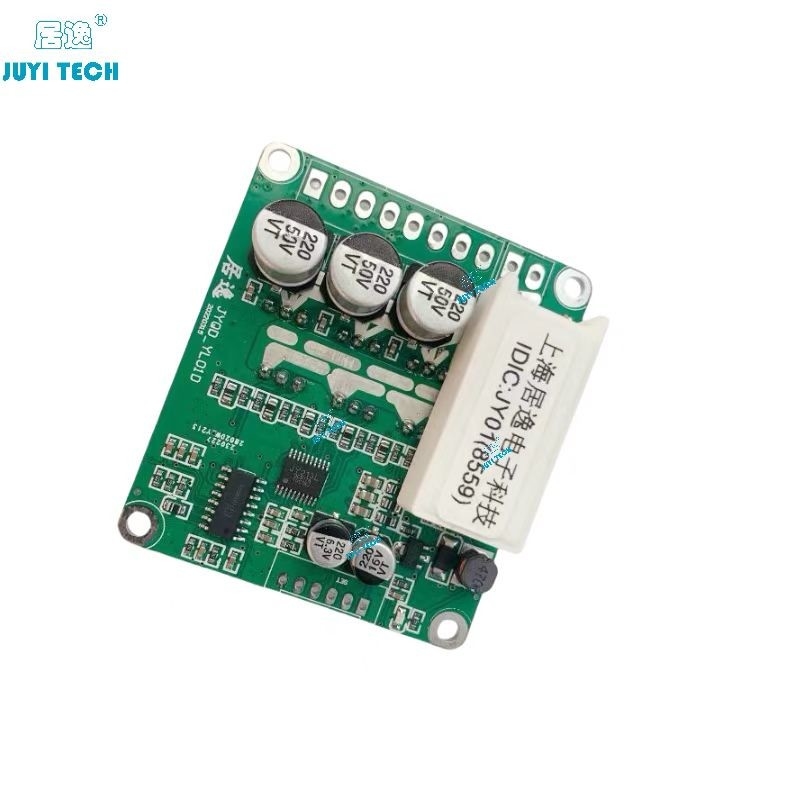

JUYI 48V BLDC motorcontroller JYQD-YL01D met snelle achteruitremfunctie

JUYI 48V BLDC motorcontroller JYQD-YL01D met snelle achteruitremfunctie 0

Model	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
Werken Temperatuur°C)	- 20 ¢ 85	- 20 ¢ 85	- 20 ¢ 85	- 20 ¢ 85
Werkspanning(V)	12V tot 48V	12V tot 48V	12V tot 48V	12V tot 48V
Maximaal werkend stroom ((A)	15A	15A	15A	15A
PWM-toeregeling PWM-frequentie ((1- 20 kHz)	Werkcyclus 0- 100%	Werkcyclus 0- 100%	Werkcyclus 0- 100%	Werkcyclus 0- 100%
Analoogspanning snelheidsregeling ((V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Lijnrem (V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Snelheid plus signaaluitgang	√	√	√	√
Terugkeerfunctie	√	√	√	√
Veilige startfunctie	X	X	√	√

Toepassingsgebied

Elektrisch voertuig met afstandsbediening, tweewielbalansvoertuig, afstandsbediende rolstoel, medisch apparaat, amusementsvoertuig, robot, enz.

Notities over de aanvraag:

1.Bevestig dat de spannings- en vermogensparameters van de motor niet hoger zijn dan het gespecificeerde bereik van het stuurbord.

2.Dit stuurbord wordt gebruikt voor 3-fasen borstelloze sensorloze motoren, maar is niet geschikt voor alle 3-fasen borstelloze sensorloze motoren rechtstreeks. De halhoek moet 120 graden zijn.

3.De remfunctie van de JYQD-YL01D is reactieve rem. De motor draait de rem om energie te produceren voor recycling.Gebruik de remfunctie niet bij het testen met een gereguleerd vermogen om schade aan de bestuurder te voorkomen.

4.De 5V-uitgangspoort op het stuurbord kan worden bediend door de single-chip computer met een stroom van minder dan 100 MA.

5.Let op de isolatie en warmteafvoer op het stuurbord.

6.Veiligheid opstartfunctie: Als de snelheidsregeling niet op de juiste plaats is of de snelheidsverlaging na het inschakelen niet geldig is, kunt u de snelheidsregeling of de rem opnieuw instellen.

Schema van het bestuurderbord

Bedradingsdiagram

1. Beheerspoort (rechts) 2,54 gaten

5V- 5V interne uitgang.

EL- remleiding, reactieve lineaire rem, met energieherstelfunctie, analoge spanningsrem 0-5 V. Bij constante snelheid + hoe hoger de spanning van de rem,hoe groter de remkracht 0-100%.

M-Snelheidssignaaluitgangspoort, pulsfrequentie is evenredig met de motor snelheid (puls ratio is gerelateerd aan de motor)

Z / F- Positieve en omgekeerde besturingspoort, harde wissel, 5V of opgeschort in de ene richting, GND in de andere richting.

VR- versnellingspoort, analoge spanningsversnellingsregeling 0V-5V (0-2,5V) versnellingsregeling, lineaire versnellingsregeling van laag naar hoog.

GND- controlebord.

2. Power port (links) 3.96 gaten afstand

P +- stroominvoer kathode 12V-48V (ondersteuning lithium)

- Ik weet het niet.- Invoer van de energiebron negatieve elektrode

MC / W- Een van de motorfaselijnen

MB / V- Een van de motorfaselijnen

MA / U- Een van de motorfaselijnen

GND- - Motor Hall negatieve elektrode

HA- - motor Hall signaal één

HB- - motor Hall signaal één

HC- Motor Hall signaal is één.

5V- - Motor Hall positieve paal

3. Gebruik afgeschermde draden als het bestuurdersbord meer dan 50 cm van de motor verwijderd is, anders kan dit leiden tot een abnormaal rijgedrag dat het normale gebruik kan beïnvloeden.

4. Let op de warmteafvoer als je met de maximale stroom blijft werken.

Dimensionele tekening
